一、儀器用途

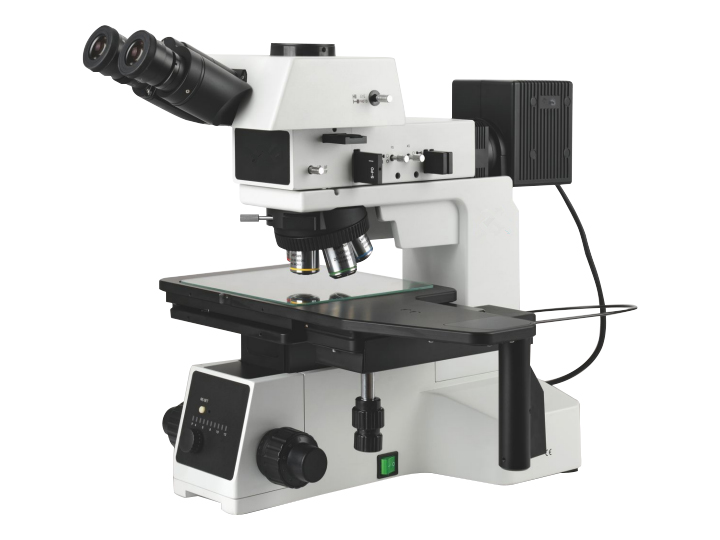

  CDM-810采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。適合電子、冶金、化工和儀器儀表行業用于觀察透明、半透明或不透明的物資，如金屬陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。

二、系統簡介
  無限遠透反射金相顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換有機的合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像并能將所需要的圖片進行編輯、保存和打印。

三、儀器特點

  CDM-810C各項操作根據人機工程學設計，減輕操作者的使用疲勞。其模塊化的部件設計，可對系統功能進行自由組合。涵蓋明場、暗場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。

寬視場鉸鏈式三目觀察筒
  正像鉸鏈三目觀察筒，所成像的方位與物體實際方向相同，物體移動的方向跟像面移動的方向相同，便于觀察與操作。

大行程移動平臺設計
  CDM-810系列機型采用6英寸平臺設計，可適用于相應尺寸的晶圓或FPD檢測，也可用于小尺寸樣品的陣列檢測。

  CDM-810：6英寸平臺，反射照明移動范圍158mm×158mm，透射照明移動范圍100mm×100mm；帶離合器手柄，可用于全行程范圍內快速移動。通過使用平臺適配接口，所有平臺可在該系列機型之間通用。

超長工作距金相物鏡
  全新設計的超長工作距物鏡，采用半復消色差技術，并使用多層寬帶鍍膜技術，使整個視場內的成像清晰銳利，色彩自然，明亮舒適。

  超長的工作距離設計，50X的有效工作距離達到7.8mm，100X物鏡也達到了2.1mm，大幅拓展了該機型的應用領域，5X、10X、20X物鏡的設計，通過精選材料及優化設計，使DIC微分干涉觀察的性能非常出色。

  同步設計了全套明暗場兩用物鏡，適用于該機型，暗場照明亮度比傳統暗場物鏡提高2倍以上。

高性能物鏡轉換器
  CDM-810機型的轉換器采用精密軸承設計，轉動手感輕巧舒適，重復定位精度高，物鎮轉換后的同心度也得到較好的控制，采用5孔明暗場轉換器，且帶DIC模鏡插槽。

安全、穩重的機架結構設計
  工業檢測級顯微鏡體，低重心、高剛性、高穩定性金屬機架，極大的提高的系統的抗振能力與成卜像的穩定性。

  前置低手位粗微同軸調焦機構，內置100一240V寬電壓變壓器，可以適應不同地區的電網電壓。底座內部設計有風循環散熱系統，長時間使用也不會使機架過熱。

不同的照明器可供選擇
  明暗場反射照明器：12V 100W鹵素燈照明，并帶有強光預設功能，可快速切換到預設亮度。帶明暗場切換機構

  透射照明：該系列均可使用透反射兩用機型，透射光源為單顆大功率5W白色LED，并帶有N.A.0.5聚光鏡。透射照明與反射照明可獨立控制，即透反射照明可同時開啟，亦可同時開啟

明場觀察(反射)
  遠心柯拉反射照明系統，配以全新設計的無限遠平場消色差長工作距金相物道，從低倍到高倍，都能得到清晰、平坦、明亮的高面質量微團像。

明場觀察(透射)
  5W大功率LED，配以N.A.0.5聚光鏡，可以透照明下，觀察LCD彩色液晶顯示屏，器件框架邊緣等。
  透射照明與反射照明為獨立控制，即可同時亮，也可單獨亮。

暗場觀察
  將暗場照明拉桿拉到指定位置，即可使用暗場功能，可以觀察物體表面的各種劃痕、雜質點及其他細微缺陷，暗場功能只限于CDM-810機型。

簡易偏光觀察
  將起偏鏡及檢偏鏡插板插入照明器的指定位置，即可進行簡易偏光觀察。檢偏鏡可分為固定式和360°放轉式兩種。

DIC微分干涉觀察
  在正交偏光的基礎上，插入DIC凌鏡，即可進行行DIC微分干涉相村觀案。使用DIC技術，可以使物鏡表面微小的高低差產生明顯的浮雕效果，極大的提高圖像的對比度。5X、10X、20X專為DIC設計，使得整個視場的干涉色一效，微分干涉效果非常出色，高倍物鏡DIC效果也較好。

攝影攝像附件
  在三目觀察筒上，可以配接攝影攝像裝置，將雙目觀察到的圖像輸出至監視器或計算機，進行圖像分析、處理、保存或傳送。使用專用的C接口與中繼鏡，可以和數碼相機聯接，快速進行拍照，并獲取圖像。

多種干涉濾色片可選
  使用12V100W鹵素燈時照明時，可以選擇LBD日光型濾色片，能將光線過濾成自然日光的顏色，國像背景柔和亮白。

  根據具體工業檢測的需要，可以選擇其他顏色的濾光片來對光線光譜進行調節，以獲得較好的圖像效果。

  LMPL-BD無限遠長距明暗場金相物鏡

產品名稱 及型號	金相顯微鏡
部件配置	規格描述	數量
	高眼點大視野平場目鏡	1對
	25°傾斜遠鉸鏈正像三通觀察筒	1套
	無限遠長工作距平場消色差 明暗場金相物鏡5X-DIC，LMPL5X/0.15 WD11mm	1只
	無限遠長工作距平場消色差 明暗場金相物鏡10X-DIC，LMPL10X/0.3 WD9.5mm	1只
	無限遠長工作距平場消色差 明暗場金相物鏡20X-DIC，LMPL20X/0.45WD3.4mm	1只
	無限遠長工作距明暗場半復消 明暗場金相物鏡50XLMPLFL50X/0.55  WD7.5mm	1只
	無限遠長工作距明暗場半復消 明暗場金相物鏡100XLMPLFL100X/0.80 WD2.1mm(可另配)	不帶
	內定位5孔明暗場轉換器(帶DIC插槽)	1只
	DIC微分干涉組件一片(可另配)	不帶
	反射式機架，前置低手位粗微同軸調焦機構。粗調行程33mm，微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100V-240V寬電壓系統，帶光亮度設定按鈕與復位按鈕。	1套
	隔熱系統結構設計，防止燈源熱量傳導至照明器及鏡體；可變孔徑光闌，中心可調；可變視場光闌，中心可調；明暗場照明切換裝置	1套
	12V/100W鹵素燈箱（預訂中心）	1只
	12V/100W鹵素燈（PHILIPS 7724）	1只
	6英寸三層機械移動平臺，低手位X、Y方向同軸調節；平臺面積445mmX240mm，移動范圍：158mmX158mm；帶離合器手柄，可用于全行程范圍內的快速移動；玻璃載物臺板。（反射用）	1套
	φ30起偏鏡插板（反射用）	1只
	360度旋轉式檢偏鏡插板	1只
	1/2CTV(0.5X),C接口,可調焦	1只
倍率	50X、100X、200X、500X  可調（標準配置10X目鏡）
光源	反射照明系統（12V100W鹵素燈照明），亮度可調
